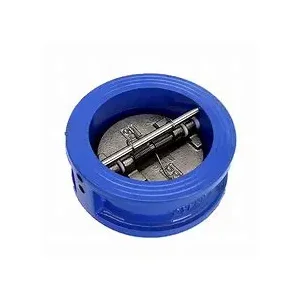

Steypujárni fiðrildi Athugaðu loki

Tengingin á gifaferðinni á steypujárni fiðrildisgöngulokanum okkar gerir það auðvelt að setja upp. Það er hægt að klemmast þétt á milli tveggja flansar, spara mikið uppsetningarrými og er mjög hentugur fyrir pláss sem er tengdur upplagi leiðslna.

Uppbygging og vinnandi meginregla

(I) Uppbyggingarhönnun

Check loki steypujárnsins samanstendur aðallega af kjarnahlutum eins og loki líkama, lokaskífu, loki stilkur, vor (búin nokkrum gerðum). Lokalíkamanum er varpað í steypujárn, sem veitir traustan stuðning og stöðugan byggingargrundvöll fyrir allan lokann. Ventilskífan er lykilþáttur til að ná athugunaraðgerðinni. Lögun þess og skipulagshönnun er breytileg eftir mismunandi vinnuaðstæðum. Algeng form inniheldur stakan disk og tvöfaldan disk. Lokastöngin er notuð til að tengja lokaskífuna og leiðbeina hreyfingarbraut sinni til að tryggja að lokaskífan hreyfist nákvæmlega og vel við opnun og lokun. Sumir athugunarlokar eru búnir fjöðrum. Hlutverk vorsins er að aðstoða lokaskífuna við að loka, auka þéttingu þegar lokað er og draga úr tíðni vatnshamar að vissu marki.

(Ii) Vinnubúnaður

Þegar miðillinn rennur í venjulega átt mun þrýstingurinn sem myndast við miðilinn ýta lokaskífunni til að vinna bug á eigin þyngdarafl og mögulegri vorþol, svo að lokaskífan snúist um lokastöngina eða pinna skaftið til að opna. Á þessum tíma getur miðillinn farið í gegnum lokann vel og allt leiðslukerfið er í venjulegu rennslisástandi. Þegar miðillinn hefur tilhneigingu til að renna til baka mun andstæða þrýstingur sem myndast við afturstreymi miðilsins og þyngdarafl lokaskífunnar sjálfur valda því að loki diskurinn snúist í gagnstæða átt fljótt og passar þétt að lokasætinu og þar með skera bakflæðisrás miðilsins, og kemur í veg fyrir að afturflæði miðilsins og tryggir að miðillinn í pípelskerfinu haldi alltaf upp á einn hátt.

Tæknilegar breytur
