Hvernig á að velja fiðrildaventil?

Butterfly lokiVal: Hvernig á að velja á milli mjúks innsigli og harða innsigli?

Við val á fiðrildislokum hefur valið á milli mjúkra lokaðra fiðrildaventla og harða innsiglaða fiðrilokaloka beint áhrif á þéttingarafköst kerfisins, þjónustulífið og kostnaðinn. Kjarnamunurinn á milli tveggja liggur í þéttingarefninu og viðeigandi atburðarás, sem þarf að dæma ítarlega út frá þremur þáttum: miðlungs einkenni, hitastig og þrýstingur og opnunar- og lokunartíðni.

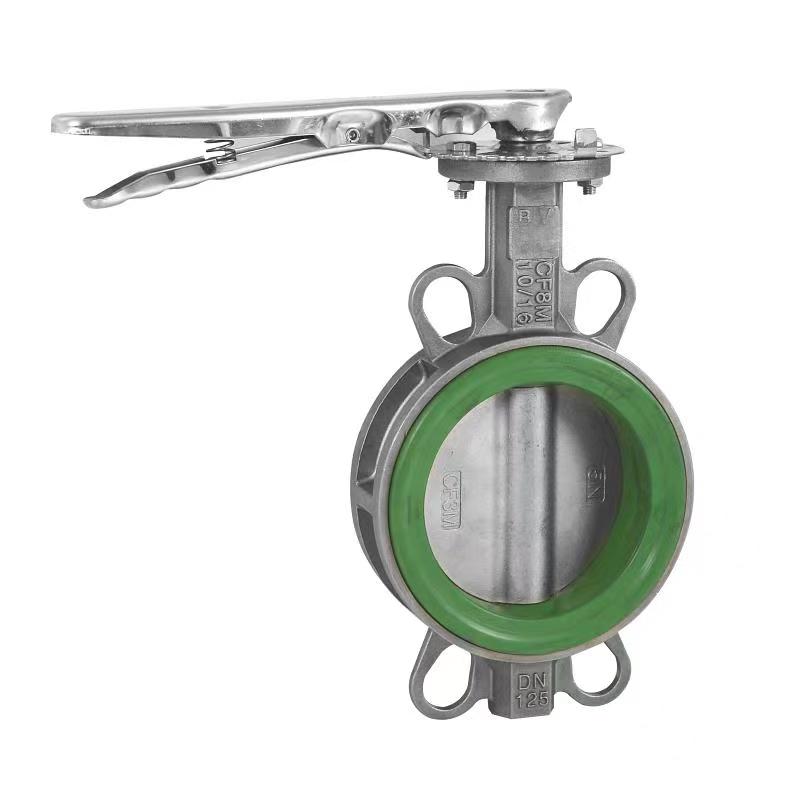

Þéttingarpar mjúku innsigluðufiðrildi lokarNotar oft gúmmí (svo sem nítrílgúmmí, EPDM gúmmí) eða flúoroplastic (svo sem PTFE), sem hefur kostina við þéttingu núll leka og lágt opnunar- og lokunar tog. Þegar miðillinn er stofuhita hreint vatn, gas eða veikt ætandi vökvi (svo sem fráveitu, loftkælingarvatn), og þrýstingurinn er ≤ 1,6MPa, getur mjúkur lokaður fiðrildalokinn náð tvístefnu kúluþéttni með teygjuþéttingaryfirborði sínum, sérstaklega hentugum við tilvik með ströngum lekahraða kröfum (eins og vatnsveituvökva, matvinnslu matvæla). Hins vegar skal tekið fram að efri mörk hitastigþols fyrir gúmmí er venjulega 120 ℃ og fyrir flúorplast er það 180 ℃. Að fara yfir þetta svið getur valdið því að þéttingaryfirborðið herða eða afmynda, sem leiðir til leka.

Harðsiglaðir fiðrildalokar ná háum hita og háþrýstingþol í gegnum málm (svo sem ryðfríu stáli, harða ál) til málm eða málms til keramikþéttingarpara. Við vinnuskilyrði gufu, hitauppstreymis, háhita gas (svo sem yfir 300 ℃) eða svifrykjum (svo sem slurry, flugösku), getur stífs þéttingaryfirborð harða innsiglaðs fiðrildaventilsins staðist slit og veðrun og þjónustulífið er 3-5 sinnum það sem mjúkur innsigli. Sem dæmi má nefna að tvöfaldur sérvitringur harður innsiglaðir fiðrildalokar eru almennt notaðir í ketilsleiðslum í orkuiðnaðinum. Sérvitring þeirra getur dregið úr núningi á þéttingaryfirborði en jafnvægi á hitastigþol og opnun og lokun sveigjanleika.

Það eru tvær helstu ranghugmyndir sem þarf að vera meðvitaðir um þegar þú velur vöru: Í fyrsta lagi ætti maður ekki að stunda harða innsigli í blindni. Ef það eru engar háhita agnir í miðlinum verða mikill kostnaður og stór opnunar- og lokunarkraftur harða innsiglaðra fiðrildaventla ókostir; Í öðru lagi, mjúkir lokaðir fiðrildalokar ≠ lágþrýstingsmat. Með því að þykkja loki líkamann og styrkja þéttingarhönnunina geta sumir mjúkir innsiglaðir fiðrilokar standast þrýstinginn upp á 2,5MPa, en staðfesta þarf efnisvottun (svo sem WRAS, CE) með framleiðandanum.

Ályktun: Mjúkt innsiglaðfiðrildi lokareru ákjósanlegir fyrir hreinsiefni í stofuhita, en harðir innsiglaðir fiðrilokar eru ákjósanlegir fyrir háhita svifryk; Ef rekstrarskilyrðin eru á milli tveggja (svo sem heitu vatns við 150 ℃), er hægt að líta á samsettan fiðrilda loki með málmþéttingaryfirborði með keramik eða soðnum með harðri ál til að koma jafnvægi á afköst og kostnað.
