Hver eru mannvirki hliðarventla?

Í iðnaðarleiðslukerfi,hliðarventlareru tegund loki sem er notaður mjög oft, aðallega notaður til að ná fullri opinni eða fullri lokun á miðlinum í leiðslunni. Í samanburði við aðrar tegundir loka hafa hliðarlokar kostir eins og litla rennslisþol, góða þéttingarafköst og langan þjónustulíf. Fyrir verkfræðingahönnuðir og innkaupastjórnendur mun það að skilja helstu burðarhluta hliðarventla hjálpa til við að velja og meta árangur vöru nákvæmari.

Hér að neðan munum við greina lykilþætti venjulegs hliðarventils frá burðarvirkni.

1. Loka líkami

Lokalíkaminn er aðalbygging hliðarventilsins, sem er notaður til að standast miðlungs þrýstinginn og tengja leiðslur uppstreymis og downstream. Samkvæmt mismunandi vinnuaðstæðum eru algeng efni lokar líkamans steypujárni, steypustáli, ryðfríu stáli osfrv.

2. Lokalok

Lokalokið er sett upp fyrir ofan loki líkamann, aðallega til að innsigla og vernda innra uppbyggingu. Til að auðvelda skoðun og viðhald, samþykkir lokarhlíf sumra stóra hliðarventla bolta tengingu og er búin þéttingarþéttingum eða málmhringjum til þéttingar.

3. hlið

Hliðið er kjarnaþátturinn til að ná rofaaðgerðinni. Það sker af eða tengir vökvann með því að fara upp og niður. Það eru til margar tegundir af hliðum, svo sem eins hlið, tvöfalt hlið, fleyghlið, samsíða hlið osfrv. Mismunandi mannvirki henta fyrir mismunandi þrýsting og vinnuaðstæður. Fleyghlið eru oft notuð í háþrýstisumhverfi til að auka þéttingaráhrif.

4.. Valve stilkur

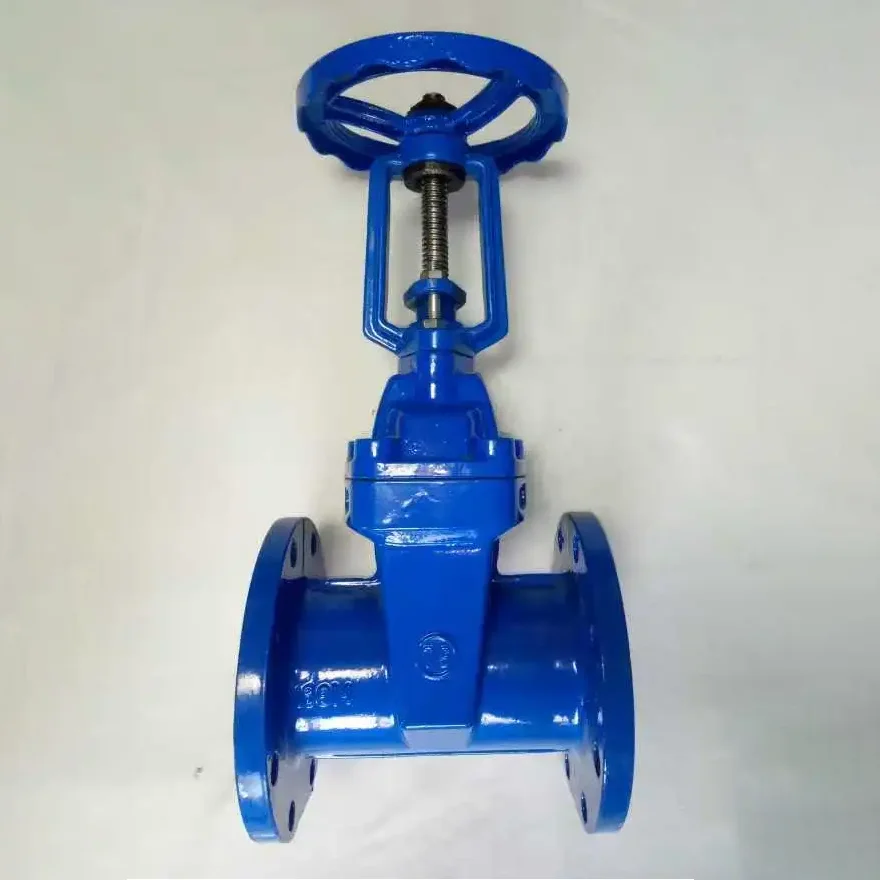

Ventil stilkur tengir handhjólið eða stýrivélina við hliðið og er lykilþáttur til að senda opnunar- og lokunarkraftinn. Samkvæmt mismunandi skipulagsformum er loki stilkur skipt í tvenns konar: hækkandi stofngerð og ekki hækkandi STEM gerð. Opnunar- og lokunarstaða hækkandi stofnlokans er skýr í fljótu bragði, sem er þægilegt fyrir athugun og viðhald; STEM uppbyggingin sem ekki er hentug er hentugri fyrir uppsetningarumhverfi með litlum rýmum.

5. STUDFING kassi

Fyllingarkassinn er notaður til að koma í veg fyrir að miðillinn leki meðfram lokastönginni. Það er venjulega fyllt með grafít, PTFE eða öðru þéttingarefni og innsiglið er myndað með því að ýta á kirtillinn. Við háan hita og háþrýstingsskilyrði hefur val á pökkun meiri áhrif á heildarþéttingarárangur, sem er mikilvægur hluti af innkaupaferlinu sem ekki er hægt að hunsa.

6, handhjól eða drif tæki

Handhjólið er algeng akstursaðferð fyrir handvirka hliðarloka og er auðvelt í notkun. Fyrir stóra gæðu eða háþrýstingshliðarloka eru rafmagns, pneumatic eða vökvastýringar venjulega búnir til að ná fjarstýringu eða sjálfvirkum stjórnunaraðgerðum. Ákvarða skal val á akstursstillingu í samræmi við raunverulegar verkfræðikröfur.

7. Þétting par

Þéttingarpar samanstendur af hliðinu og lokasætinu, sem er lykilsvæðið til að tryggja innsiglunarafköst lokans. Afkastamikil þéttingarpör þolir tíðar opnunar- og lokunaraðgerðir og viðhalda stöðugri þéttingu í hörðu umhverfi eins og háum þrýstingi og tæringu. Hágæða vörur eru venjulega gerðar úr sementuðu karbíði eða slitþolnu álfelgum.

8. Leiðbeiningar uppbygging

Til að tryggja stöðugan rekstur hliðsins við opnunar- og lokunarferlið, sumir gát lokareru búnar leiðbeiningargrópum eða leiðsögupinna. Þessi burðarvirki getur í raun komið í veg fyrir að hliðið sveigist eða festist og sé sérstaklega hentugur fyrir vinnuumhverfi með hátt rennslishraða eða fastar agnir.

Að skilja uppbygginguhliðarventillhjálpar ekki aðeins við að velja rétta líkanið, heldur bætir það einnig skilvirkni og dregur úr bilunarhlutfalli við seinna viðhald og yfirferð. Fyrir kaupendur er ekki hægt að gera kaup byggð á verði eingöngu og efni, uppbyggingu, innsiglunarafköst og tæknilega getu birgja ætti að teljast ítarlega.

Fyrirtækið okkar hefur einbeitt sér að framleiðslu iðnaðarventils í mörg ár og veitt hliðarventilafurðir af ýmsum byggingargerðum, sem styður ekki staðlaða sérsniðna og tæknilega leiðbeiningarþjónustu. Ef þú hefur einhverjar spurningar um valið, vinsamlegast ekki hika viðHafðu samband.
